Schachtabdeckung Fig. 121

Verfügbare Varianten: Nr. 2 Nr. 3

schliessen x

Schachtabdeckung Fig. 121

• mit Geruchsverschluss, quadratisch

• Unterhalt: der Geruchsverschluss muss dauernd mit Flüssigkeit gefüllt sein (fetthaltige Medien vermeiden)

• mit Griff und Pickelloch

Produktvarianten

		Nr. 2	Nr. 3
Klasse		A 15	A 15
Rahmen	L	38 x 38	50 x 50
Lichte Weite	D1	29 x 29	40 x 40
Deckel	D	35 x 35	46 x 46
Höhe	H	4	4
Gewicht	kg	19	29
Radlast	To	1	1
Abmessung		35 x 35	46 x 46

Schachtabdeckung Fig. 122

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 122

• für Tunnel mit verstellbarem Randsteinschild

• wassergeruchsdicht

• für Betonfüllung

• Auflage- und Seitenflächen bearbeitet

• spiel- und klapperfrei

• verschraubt

Produktvarianten

		Nr. 1
Klasse		D 400
Rahmenlänge	L3	95
Rahmenbreite	B1	55
Abmessung	L1	120
Deckellänge	L2	85
Deckellbreite	B2	46
Höhe	H	7
Höhe 2	H1	26
Gewicht	kg	160
Radlast	To	40

Schachtabdeckung Fig. 122-2A

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 122-2A

• für Tunnel mit aufklappbarem Randsteinschild

• wasserdicht

• mit Elastomerdichtung

• Deckel und Schild mit Riegelverschluss

Zubehör Schlüssel Nr 1

Produktvarianten

		Nr. 1
Rahmenlänge	L2	93
Rahmenbreite	B1	73
Deckellänge	L1	89.5
Deckellbreite	B3	68.5
Breite	B2	39.5
Höhe	H	5
Höhe 2	H1	23
Gewicht	kg	252
Radlast	To	40
Klasse		D 400

Schachtabdeckung Fig. 123

Verfügbare Varianten: Nr. 2a Nr. 3a

schliessen x

Schachtabdeckung Fig. 123

• mit Geruchsverschluss, rechteckig

• Unterhalt: der Geruchsverschluss muss dauernd mit Flüssigkeit gefüllt sein (fetthaltige Medien vermeiden)

• mit Griff und Pickelloch

Produktvarianten

		Nr. 2a	Nr. 3a
Rahmen	L	72 x 57	80 x 70
Lichte Weite	D1	59 x 45	68 x 58
Deckel	D	67 x 52	74 x 65
Höhe	H	5	5
Gewicht	kg	60	89
Radlast	To	5	5
Klasse		B 125	B 125
Abmessung		67 x 52	74 x 65

Schachtabdeckung Fig. 123A

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 123A

• mit Geruchsverschluss, rechteckig

• für Beton-, Asphaltfüllung und Pflästerung

• Unterhalt: der Geruchsverschluss muss dauernd mit Flüssigkeit gefüllt sein (fetthaltige Medien vermeiden)

Produktvarianten

		Nr. 1
Rahmen	L	72 x 57
Lichte Weite	D1	59 x 45
Deckel	D	67 x 52
Höhe	H	5
Gewicht	kg	56
Radlast	To	5
Klasse		B 125
Abmessung		67 x 52

Schachtabdeckung Fig. 125

Verfügbare Varianten: Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 4a Nr. 5 Nr. 5a Nr. 6 Nr. 6a

schliessen x

Schachtabdeckung Fig. 125

• mit Geruchsverschluss

• passend in Zementrohrfalz

• Unterhalt: der Geruchsverschluss muss dauernd mit Flüssigkeit gefüllt sein (fetthaltige Medien vermeiden)

• Anmerkung: die Typen 6 und 6a enthalten 2 Handgriffe

• mit Griff und Pickelloch

Produktvarianten

		Nr. 1	Nr. 2	Nr. 3	Nr. 4	Nr. 4a	Nr. 5	Nr. 5a	Nr. 6	Nr. 6a
Zementrohr	NW	30	40	50	60	60	70	70	80	80
Rahmen	L	34	47	57	67	67	75	75	87	87
Lichte Weite	D1	25	38	48	57	57	57	57	75	75
Deckel	D	31	45	55	64	64	64	64	83	83
Höhe	H	3	4.5	4.5	4	4	4	4	5	5
Gewicht	kg	11	23	30	40	52	52	64	88	115
Radlast	To	1	1	1	1	5	1	5	1	5
Klasse		A 15	A 15	A 15	A 15	B 125	A 15	B 125	A 15	B 125

Schachtabdeckung Fig. 125B

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Schachtabdeckung Fig. 125B

• mit Geruchsverschluss

• passend auf Zementrohrfalz

• Unterhalt: der Geruchsverschluss muss dauernd mit Flüssigkeit gefüllt sein (fetthaltige Medien vermeiden)

• mit Griff und Pickelloch

Produktvarianten

		Nr. 4	Nr. 4a
Zementrohr	NW	60	60
Rahmen	L	75	75
Lichte Weite	D1	57	57
Deckel	D	64	64
Höhe	H	4	4
Gewicht	kg	52	64
Radlast	To	1	5
Klasse		A 15	B 125

Schachtabdeckung Fig. 125C

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Schachtabdeckung Fig. 125C

• passend in Zementrohrfalz

• mit überstehenden Schlaudern

• Unterhalt: der Geruchsverschluss muss dauernd mit Flüssigkeit gefüllt sein (fetthaltige Medien vermeiden)

• mit Griff und Pickelloch

Produktvarianten

		Nr. 4	Nr. 4a
Zementrohr	NW	60	60
Rahmen	L	67	67
Lichte Weite	D1	57	57
Deckel	D	64	64
Höhe	H	4	4
Gewicht	kg	40	52
Radlast	To	1	5
Klasse		A 15	B 125

Schachtabdeckung Fig. 126

Verfügbare Varianten: Nr. 4

schliessen x

Schachtabdeckung Fig. 126

• mit Geruchsverschluss

• befahrbar

• Einbau auf Zementrohr

• Unterhalt: der Geruchsverschluss muss dauernd mit Flüssigkeit gefüllt sein (fetthaltige Medien vermeiden)

• mit Griff und Pickelloch

Produktvarianten

		Nr. 4
Zementrohr	NW	60
Rahmen	L	77
Lichte Weite	D1	61
Deckel	D	74
Höhe	H	7
Gewicht	kg	92
Radlast	To	10
Klasse		B 125

Schachtabdeckung Fig. 127

Verfügbare Varianten: Nr. 2 Nr. 3 Nr. 4 Nr. 4a

schliessen x

Schachtabdeckung Fig. 127

• mit Seitenverschluss

• passend in Zementrohrfalz mit überstehenden Schlaudern

• mit Griff und Pickelloch

• Zubehör Schlüssel: Fig. Nr. 2 und 3 Schlüssel Nr. 2, Fig. Nr. 4 Schlüssel Nr. 1

Produktvarianten

		Nr. 2	Nr. 3	Nr. 4	Nr. 4a
Zementrohr	NW	40	50	60	60
Rahmen	L	46	53	67	67
Lichte Weite	D1	40	48	57	57
Deckel	D	44	51	64	64
Höhe	H	2.5	2.5	4	4
Gewicht	kg	20	27	39	52
Radlast	To	1	1	1	5
Klasse		A 15	A 15	A 15	B 125

Schachtabdeckung Fig. 128

Verfügbare Varianten: Nr. 0 Nr. 1 Nr. 2 Nr. 2a Nr. 3 Nr. 3a Nr. 4 Nr. 4a Nr. 4aa Nr. 5 Nr. 5a Nr. 6 Nr. 6a

schliessen x

Schachtabdeckung Fig. 128

• passend in Zementrohrfalz

• die Typen 6 und 6a enthalten 2 Handgriffe

• mit Griff und Pickelloch

Produktvarianten

		Nr. 0	Nr. 1	Nr. 2	Nr. 2a	Nr. 3	Nr. 3a	Nr. 4	Nr. 4a	Nr. 4aa	Nr. 5	Nr. 5a	Nr. 6	Nr. 6a
Zementrohr	NW	20	30	40	40	50	50	60	60	60	70	70	80	80
Rahmen	L	22	34	46	46	54	54	67	67	67	75	75	87	87
Lichte Weite	D1	18	28	40	40	47	47	57	57	57	57	57	75	75
Deckel	D	20	31	44	44	52	52	64	64	64	64	64	83	83
Höhe	H	2	3	3	3	3	3	4	4	4	4	4	5	5
Gewicht	kg	3	9	18	21	26	32	38	52	60	50	64	88	115
Radlast	To	1	1	1	5	1	5	1	5	25	1	5	1	5
Klasse		A 15	A 15	A 15	B 125	A 15	B 125	A 15	B 125	C 250	A 15	B 125	A 15	B 125
		rund

Schachtabdeckung Fig. 128B

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Schachtabdeckung Fig. 128B

• passend auf Zementrohr

• mit Griff und Pickelloch

• auf Verlangen mit Ventilationslöchern

Produktvarianten

		Nr. 4	Nr. 4a
Zementrohr	NW	60	60
Rahmen	L	75	75
Lichte Weite	D1	57	57
Deckel	D	64	64
Höhe	H	4	4
Gewicht	kg	50	64
Radlast	To	1	5
Klasse		A 15	B 125

Schachtabdeckung Fig. 128C

Verfügbare Varianten: Nr. 4 Nr. 4a Nr. 4aa

schliessen x

Schachtabdeckung Fig. 128C

• passend in Zementrohrfalz mit überstehenden Schlaudern

• mit Griff und Pickelloch

Produktvarianten

		Nr. 4	Nr. 4a	Nr. 4aa
Zementrohr	NW	60	60	60
Rahmen	L	67	67	67
Lichte Weite	D1	57	57	57
Deckel	D	64	64	64
Höhe	H	4	4	4
Gewicht	kg	39	53	60
Radlast	To	1	5	25
Klasse		A 15	B 125	C 250

Schachtabdeckung Fig. 128V

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Schachtabdeckung Fig. 128V

• passend in Zementrohrfalz mit Ventilationslöchern

Produktvarianten

		Nr. 4	Nr. 4a
Zementrohr	NW	60	60
Rahmen	L	67	67
Lichte Weite	D1	57	57
Deckel	D	64	64
Höhe	H	4	4
Gewicht	kg	37	49
Radlast	To	1	5
Klasse		A 15	B 125

Schachtabdeckung Fig. 129

Verfügbare Varianten: Nr. 0 Nr. 1 Nr. 3 Nr. 4 Nr. 4a Nr. 4aa Nr. 6 Nr. 6a

schliessen x

Schachtabdeckung Fig. 129

• passend in Zementrohrfalz mit überstehenden Schlaudern

• wasserdicht

• geruchsdicht

• mit Schraubriegelverschluss und Gummidichtung

• die Typen 6 und 6a enthalten 2 Handgriffe

• mit Griff und Pickelloch

• Zubehör Schlüssel Nr. 1

Produktvarianten

		Nr. 0	Nr. 1	Nr. 3	Nr. 4	Nr. 4a	Nr. 4aa	Nr. 6	Nr. 6a
Zementrohr	NW	20	30	50	60	60	60	80	80
Rahmen	L	23	34	54	67	67	67	86	86
Lichte Weite	D1	19	29	47	57	57	57	77	77
Deckel	D	21	32	51	64	64	64	83	83
Höhe	H	4	4	4	4	4	4	4	4
Gewicht	kg	7	14	33	39	52	60	80	116
Radlast	To	1	14	1	1	5	25	1	5
Klasse		A 15	A 15	A 15	A 15	B 125	C 250	A 15	B 125

Schachtabdeckung Fig. 130

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 130

• passend in Zementrohrfalz

• mit Drehsicherung

• mit Elastomer-Einlage

Produktvarianten

		Nr. 1
Rahmen	L	70
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	8
Gewicht	kg	91
Radlast	To	25
Klasse		C 250

Schachtabdeckung Fig. 130V

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 130V

• mit Ventilationslöchern

• passend in Zementrohrfalz

• mit Drehsicherung

• mit Elastomer-Einlage

Produktvarianten

		Nr. 1
Rahmen	L	70
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	8
Gewicht	kg	91
Radlast	To	25
Klasse		C 250

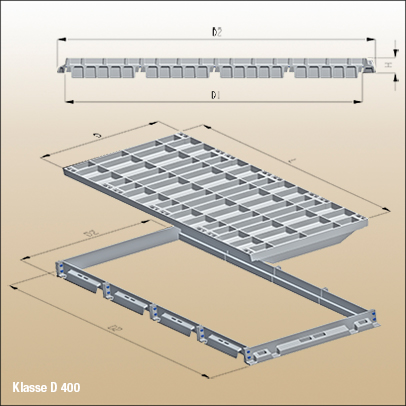

Schachtabdeckung Fig. 133

Verfügbare Varianten: Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 5

schliessen x

Schachtabdeckung Fig. 133

• für Energieschächte

• in der Längsachse zwei- und mehrteilig kombinierbar

• wassergeruchsdicht

• für Betonfüllung

• Auflage- und Seitenflächen bearbeitet

• spiel- und klapperfrei

• Deckel und Rahmen verschraubt

• Zubehör Aushebevorrichtung

• Montage- und Unterhaltsvorschriften beachten

Produktvarianten

		Nr. 1	Nr. 2	Nr. 3	Nr. 4	Nr. 5
Lichte Weite	D1	77 x 60	104 x 100	208 x 100	312 x 100	416 x 100
Rahmen	D	86 x 79	120 x 120	224 x 120	327 x 120	432 x 120
Deckellänge	L	62	104	208	312	416
Anzahl Deckel		1	2	4	6	8
Höhe	H	7.5	10	10	10	10
Gewicht	kg	112	285	535	1036	1147
Radlast	To	40	40	40	40	40
Klasse		D 400	D 400	D 400	D 400	D 400

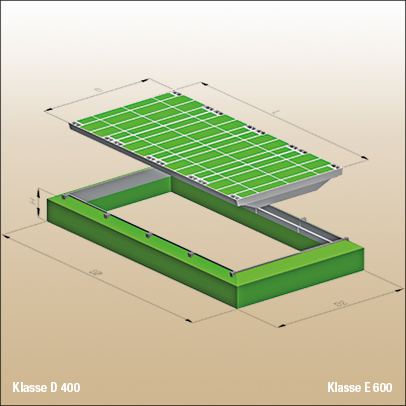

Schachtabdeckung mit Betonsockel Fig. 133

Verfügbare Varianten: Nr. 2 Nr. 3 Nr. 4

schliessen x

Schachtabdeckung mit Betonsockel Fig. 133

• für Energieschächte

• Gussdeckel mit Betonfüllung

• wassergeruchsdicht

• Auflage- und Seitenflächen bearbeitet

• spiel- und klapperfrei

• Deckel und Rahmen verschraubt

• auch lieferbar Klasse E 600 Typ ASTRA

• Zubehör Aushebevorrichtung Nr. 2 und Nr. 3

• Unterhaltsvorschriften beachten

Produktvarianten

		Nr. 2	Nr. 3	Nr. 4
Lichte Weite	D1	104 x 100	208 x 100	312 x 100
Rahmen	D	132 x 128	236 x 128	340 x 128
Deckellänge	L	104	208	306
Anzahl Deckel		2	4	6
Höhe	H	25	25	25
Gewicht	kg	715	1250	1800
Radlast	To	40	40	40
Klasse		D 400	D 400	D 400

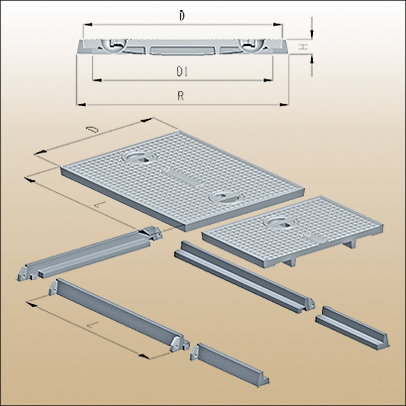

Spezialabdeckung Fig. 134

Verfügbare Varianten: Nr. 1 Nr. 3 Nr. 5

schliessen x

Spezialabdeckung Fig. 134

• für Energieschächte

• mit mehreren Deckeln kombinierbar

• mit verschraubtem Rahmen

• mit Griff und Pickelloch

Produktvarianten

		Nr. 1	Nr. 3	Nr. 5
Rahmenlänge	L	52	52	52
Rahmenbreite	B	72	95	82
Lichte Weite	D1	61	84	71
Deckellänge	L	52	52	52
Deckellbreite	D	67	90	77
Höhe	H	5	5	5
Gewicht	kg	99	128	117
Radlast	To	10	10	10

Spezialabdeckung Fig. 134

Verfügbare Varianten: Nr. 2 Nr. 4 Nr. 6

schliessen x

Spezialabdeckung Fig. 134

• für Energieschächte

• mit mehreren Deckeln kombinierbar

• mit Griff und Pickelloch

Produktvarianten

		Nr. 2	Nr. 4	Nr. 6
Rahmenlänge	L	67	90	77
Rahmenbreite	B	57	57	57
Lichte Weite	D1	46	46	46
Deckellänge	L	67	90	77
Deckellbreite	D	52	52	52
Höhe	H	5	5	5
Gewicht	kg	99	128	117
Radlast	To	10	10	10

Schachtabdeckung Fig. 135

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Schachtabdeckung Fig. 135

• Rahmen quadratisch

• Deckel rund

• Einbau auf Zementrohr oder in Ortsbeton

• mit Griff und Pickelloch

Produktvarianten

		Nr. 4	Nr. 4a
Rahmen	L	69 x 69	69 x 69
Lichte Weite	D1	57	57
Deckel	D	64	64
Höhe	H	4.5	4.5
Gewicht	kg	61	74
Radlast	To	1	5
Klasse		A 15	B 125
Abmessung		69 x 69	69 x 69
Zementrohr			60

Schachtabdeckung Fig. 136

Verfügbare Varianten: Nr. 4

schliessen x

Schachtabdeckung Fig. 136

• Rahmen quadratisch

• Deckel rund

• Auflagefläche bearbeitet

• mit Drehsicherung

• auf Verlangen mit Ventilationslöchern

Produktvarianten

		Nr. 4
Rahmen	L	83 x 83
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	8.5
Gewicht	kg	178
Radlast	To	40
Klasse		D 400
Abmessung		83 x 83
Zementrohr		60

Schachtabdeckung Fig. 137

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 137

• mit Ventilationslöchern

• Auflageflächen bearbeitet

• mit Drehsichderung

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Elastomer-Einlage

• auf Verlangen mit Zwischenrahmen

• auf Verlangen mit Betonsockel

Gewicht mit Betonsockel 311 kg

Produktvarianten

		Nr. 1
Rahmen	L	78
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	120
Radlast	To	40
Klasse		D 400
Abmessung		60

Schachtabdeckung Fig. 138

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 138

• Auflageflächen bearbeitet

• mit Drehsicherung

• Höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Elastomer-Einlage

• auf Verlangen mit Zwischenrahmen

• auf Verlangen mit Betonsockel

Gewicht mit Betonsockel 313 kg

Produktvarianten

		Nr. 1
Rahmen	L	78
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	122
Radlast	To	40
Klasse		D 400
Abmessung		60

Schachtabdeckung Fig. 139

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Schachtabdeckung Fig. 139

• stufenlos hochziehbar

• mit Pickelloch

• Auflagefläche bearbeitet

• mit Neopreneinlage und Betonuntersatz

• Typ 2 ASTRA

• auf Verlangen Aufschrift „Kanalisation“ oder „Sauberwasser“, weitere Aufschriften auf Anfrage

Produktvarianten

		Nr. 1	Nr. 2
Deckel	D	69	69
Gewicht	kg	314	314
Radlast	To	40	60
Klasse		D 400	E 600
Abmessung		60	60

Schachtabdeckung Fig. 140 /
GR SA 140

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 140 /
GR SA 140

• für Beton- oder Asphaltfüllung

• Auflageflächen bearbeitet

• mit Drehsicherung

• Höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Elastomer-Einlage (GR SA 140E)

• auf Verlangen mit Zwischenrahmen

Auf Verlangen mit Betonfüllung 132 kg

Produktvarianten

		Nr. 1
Rahmen	L	78
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	102
Radlast	To	40
Klasse		D 400
Abmessung		60

Schachtabdeckung Fig. 140V /
GR SA 140V

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 140V /
GR SA 140V

• mit Ventilationslöchern

• für Beton- oder Asphaltfüllung

• Auflageflächen bearbeitet

• mit Drehsicherung

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Elastomer-Einlage (GR SA 140 EV)

• auf Verlangen mit Zwischenrahmen

Auf Verlangen mit Betonfüllung Gewicht 131 kg

Produktvarianten

		Nr. 1
Rahmen	L	78
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	101
Radlast	To	40
Klasse		D 400

Schachtabdeckung mit Betonsockel Fig. 141 / GR SA 141

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Schachtabdeckung mit Betonsockel Fig. 141 / GR SA 141

• für Beton- oder Asphaltfüllung

• Auflageflächen bearbeitet

• mit Drehsicherung

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Elastomer-Einlage (GR SA 141 E)

• auf Verlangen mit Zwischenrahmen

• Typ 2 ASTRA

Auf Verlangen mit Betonfüllung 30 kg
Nr. 2 nur mit Betonfüllung und Betonsockel
Gewicht total inkl. Betonsockel

Produktvarianten

		Nr. 1	Nr. 2
Rahmen	L	78	78
Lichte Weite	D1	60	60
Deckel	D	66	66
Höhe	H	10	10
Höhe 2	H1	3	3
Gewicht	kg	293	323
Radlast	To	40	60
Klasse		D 400	E 600

Schachtabdeckung mit Betonsockel Fig. 141V / GR SA 141V

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung mit Betonsockel Fig. 141V / GR SA 141V

• mit Ventilationslöchern

• für Beton- oder Asphaltfüllung

• Auflageflächen bearbeitet

• mit Drehsicherung

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Elastomer-Einlage (GR SA 141 EV)

• auf Verlangen mit Zwischenrahmen

Auf Verlangen mit Betonfüllung 30 kg

Gewicht total inkl. Betonsockel

Produktvarianten

		Nr. 1
Rahmen	L	78
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	292
Radlast	To	40
Klasse		D 400

Schachtabdeckung Fig. 142

Verfügbare Varianten: Nr. 4a

schliessen x

Schachtabdeckung Fig. 142

• für Öl- oder Benzintank

• mit kleinem exzentrisch angeordnetem Deckel

• Auflageflächen bearbeitet

• mit Schraubriegelverschluss

• Gummidichtung

• wasser- und geruchsdicht

• passend in Zementrohrfalz

• mit Griff und Pickelloch

Montage- und Unterhaltsvorschriften beachten

Zubehör Schlüssel Nr. 1

Produktvarianten

		Nr. 4a
Zementrohr	NW	100
Rahmen	L	110
Deckel	D	105
Lichte Weite	D1	97
Deckel d	d	63
Lichte Weite 2	d1	57
Exzentrizität	X	12
Höhe	H	5.5
Gewicht	kg	163
Radlast	To	10
Klasse		D 400

Schachtabdeckung Fig. 143

Verfügbare Varianten: Nr. 1

schliessen x

Schachtabdeckung Fig. 143

• Einbau auf Zementrohrfalz

• mit kleinem exzentrisch angeordnetem Deckel

• mit Griff und Pickelloch

Produktvarianten

		Nr. 1
Rahmen	L	77
Deckel	D	74
Lichte Weite	D1	65
Deckel d	d	28
Lichte Weite 2	d1	25
Exzentrizität	X	18
Höhe	H	4
Gewicht	kg	80
Radlast	To	5
Zementrohr		60

Brunnenstubendeckel Fig. 145

Verfügbare Varianten: Nr. 1

schliessen x

Brunnenstubendeckel Fig. 145

• für Brunnenstuben mit Zentralverschluss

• Zubehör Schlüssel Nr. 3

Produktvarianten

		Nr. 1
Zementrohr	NW	60
Rahmen	L	64
Lichte Weite	D1	54
Schachtweite	S	60
Deckel	D	60
Höhe	H	10
Gewicht	kg	43
Radlast	To	1

Brunnenstubendeckel Fig. 146

Verfügbare Varianten: Nr. 1

schliessen x

Brunnenstubendeckel Fig. 146

• zum Schutz von Trinkwasser durch Umwelteinflüsse wie Oberfächenwasser, Insekten, Bakterien und Fremdstoffe

• mit hermetischem Abschluss

• Werkstoffe: Rahmen aus Gusseisen verzinkt

• Deckel aus Stahl mit KABA-Schliesszylinder

Produktvarianten

		Nr. 1
Durchmesser	NW	60
Rahmen	D1	59
Deckel	D	76
Einbauhöhe	H	11.5
Höhe	H1	32.5
Gewicht	kg	75

Schieber Fig. 147

Verfügbare Varianten: Nr. 0

schliessen x

Schieber Fig. 147

Produktvarianten

		Nr. 0
Durchmesser	D	35
Lichte Weite	D1	25
Gewicht	kg	11

Strassenkappen Fig. 149

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Strassenkappen Fig. 149

• verstellbar

• mit Aufschrift „WASSER – ACQUA“

Produktvarianten

		Nr. 1	Nr. 2
Aussen Durchmesser oben	L	15	19.5
Aussen Durchmesser unten	D	13	16.5
Deckel	L1	12.5	16.5
Durchmesser	D1	10	10.5
Höhe min.	H	29	29
Gewicht	kg	11	16
Radlast	To	10	10

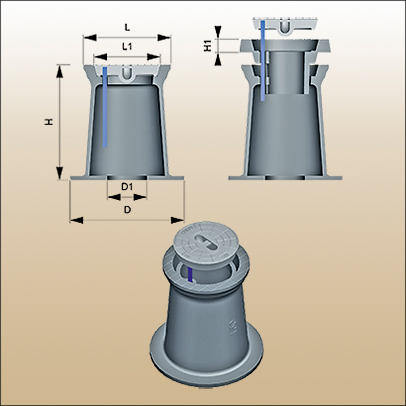

Strassenkappen Fig. 150

Verfügbare Varianten: Nr. 1

schliessen x

Strassenkappen Fig. 150

• mit Aufschrift „WASSER“ oder „GAS“

Produktvarianten

		Nr. 1
Aussen Durchmesser oben	L	20
Aussen Durchmesser unten	D	26
Deckel	L1	15
Durchmesser	D1	9
Höhe min.	H	26
Gewicht	kg	17
Radlast	To	10

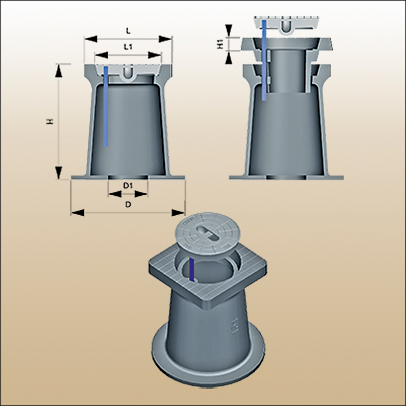

Strassenkappen Fig. 151

Verfügbare Varianten: Nr. 1

schliessen x

Strassenkappen Fig. 151

• mit Aufschrift „WASSER“

Produktvarianten

		Nr. 1
Aussen Durchmesser oben	L	20
Aussen Durchmesser unten	D	26
Deckel	L1	15
Durchmesser	D1	9
Höhe min.	H	26
Gewicht	kg	18.5
Radlast	To	10

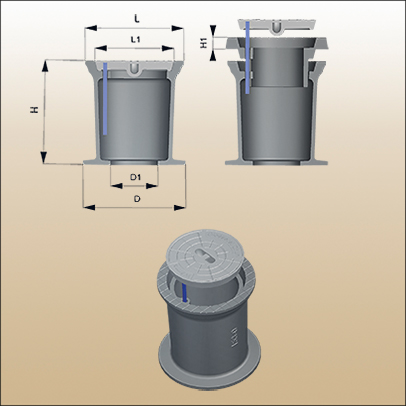

Strassenkappen Fig. 153

Verfügbare Varianten: Nr. 0

schliessen x

Strassenkappen Fig. 153

• mit Aufschrift „GAS“ oder „FERNWÄRME“

Produktvarianten

		Nr. 0
Lichte Weite	L	26
Deckel	L1	22
Durchmesser	D1	19
Höhe	H	27
Gewicht	kg	17
Radlast	To	10

Vermessungsschacht Fig. 154

Verfügbare Varianten: Nr. 2

schliessen x

Vermessungsschacht Fig. 154

• für Fixpunkte

• quadratisch

• mit Deckelaufschrift

Produktvarianten

		Nr. 2
Höhe	H	16
Deckel	L1	17
Lichte Weite	D1	20
Aussenmass oben	L	20
Aussenmass unten	D	27
Gewicht	kg	16
Radlast	To	10

Bodenablauf Fig. 156

Verfügbare Varianten: Nr. 1

schliessen x

Bodenablauf Fig. 156

• mit Geruchsverschluss

• Rahmen rechteckig

• mit Reinigungsöffnung

• Typengeprüft nach PGE-Attest Nr. SN 565014

Produktvarianten

		Nr. 1
Rahmen	A	24
Rahmen 3	B	17
Höhe	H	21
Höhe 2	h	5
Rost	D x D	15 x 22
Auslauf	d	9
Distanz	D	10
Länge	L2	40
Gewicht	kg	15
Schluckvermögen	L/min.	190
Radlast	To	5

Bodenablauf Fig. 157

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Bodenablauf Fig. 157

• mit Geruchsverschluss und Kleberand

• Rahmen rechteckig

• mit Reinigungsöffnung

• höhen-, seiten- und neigungsverstellbar durch lastübertragende Nivelierschrauben

• direkter Anschluss an PVC- und PE-Ablaufleitungen

• Typengeprüft nacht PGE-Attest Nr. SN 565014

• auf Verlangen Aufsatzrahmen 3cm hoch

Produktvarianten

		Nr. 1	Nr. 2
Kleberand	A	54	39
Rahmen	B1	44	33
Rahmen 2	A	34	24
Rahmen 3	B	24	17
Höhe	H	22	15
Höhe 2	h	8	6
Rost	D x D	22 x 32	15 x 22
Auslauf	d	12	9
Distanz	D	6	4
Länge	L	63	48
Gewicht	kg	50	26
Schluckvermögen	L/min.	400	190
Radlast	To	5	5

Bodenablauf Fig. 158

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Bodenablauf Fig. 158

• mit Geruchsverschluss

• quadratisch

Produktvarianten

		Nr. 1	Nr. 2
Länge/Breite	D	14.5	18.5
Rost	D1	12	16
Höhe	h	9	11
Ganze Höhe	H	12
Auslauf	d	5	6
Gewicht	kg	5	7
Schluckvermögen	L/min.	50	65
Radlast	To	1	1
Höhe 2	H		14

Bodenablauf Fig. 159

Verfügbare Varianten: Nr. 0 Nr. 1 Nr. 2 Nr. 4

schliessen x

Bodenablauf Fig. 159

• mit Geruchsverschluss

• rund

Produktvarianten

		Nr. 0	Nr. 1	Nr. 2	Nr. 4
Aussen Durchmesser oben	D	13	14.5	18	27.5
Rost Durchmesser	D1	11.5
Höhe	h	9	9	11	15
Höhe 2	H	11.5	12	14	20
Auslauf	d	4	5	6	11
Gewicht	kg	2.5	4	5.5	17.5
Schluckvermögen	L/min.	40	50	65	90
Radlast	To	1	1	1	1
Rost	D1		12	16	23.5

Bodenablauf Fig. 161

Verfügbare Varianten: Nr. 0

schliessen x

Bodenablauf Fig. 161

• ohne Geruchsverschluss

Produktvarianten

		Nr. 0
Breite	L	32 x 18
Deckel	D	29 x 15
Durchmesser	d	11.5
Höhe	H	32
Gewicht	kg	18
Schluckvermögen	L	220
Radlast	To	5

Brückenablauf Fig. 162

Verfügbare Varianten: Nr. 2

schliessen x

Brückenablauf Fig. 162

• höhen-, seiten- und neigungsverstellbar durch lastübertragende Nivelierschrauben

• direkter Anschluss an PVC und PE-Ablaufleitungen

• Belagshöhe 70 bis 120mm

• auf Verlangen mit Sicherungskette

Produktvarianten

		Nr. 2
Länge/Breite	L	58 x 33
Länge/Breite 2	L1	51 x 26
Rost	D	48 x 23
Höhe	h	16.5
Höhe min.	X	7.5
Höhe max.	X	13.5
Höhe 2	H	24
Anschluss Aussen	D	12.5
Gewicht	kg	55
Schluckvermögen	L	610
Radlast	To	10

Brückenablauf mit Zwischenstück Fig. 162-2

Verfügbare Varianten: Nr. 2

schliessen x

Brückenablauf mit Zwischenstück Fig. 162-2

• höhen-, seiten- und neigungsverstellbar durch lastübertragende Nivelierschrauben

• direkter Anschluss an PVC und PE-Ablaufleitungen

• mit Zwischenstück

• Belagshöhe 150 bis 250mm

• auf Verlangen mit Sicherungskette

Produktvarianten

		Nr. 2
Länge/Breite	L	58 x 33
Länge/Breite 2	L1	51 x 26
Rost	D	48 x 23
Höhe	h	16.5
Höhe min.	X	15.5
Höhe max.	X	26.5
Höhe 2	H	32
Anschluss Aussen	d	12.5
Gewicht	kg	75
Schluckvermögen	L/min.	610
Radlast	To	10
Klasse		C 250

Brückenablauf Fig. 162-4

Verfügbare Varianten: Nr. 4

schliessen x

Brückenablauf Fig. 162-4

• höhen-, seiten- und neigungsverstellbar durch lastübertragende Nivelierschrauben

• direkter Anschluss an PVC und PE-Ablaufleitungen

• mit Zwischenstück

• Belagshöhe 70 bis 120mm, mit Zwischenstück 150 bis 250mm

• auf Verlangen mit Sicherungskette

Produktvarianten

		Nr. 4
Länge/Breite	L	58 x 33
Länge/Breite 2	L	51 x 26
Rost	D	48 x 23
Höhe	h	22.5
Höhe min.	X	7.5/13.5
Höhe max.	X	13.5
Höhe 2	H	30
Anschluss Aussen	D	12.5
Gewicht	kg	70.8
Schluckvermögen	L/min.	610
Radlast	To	10
Klasse		C 250

Bodenablauf / Brückenablauf Fig. 163

Verfügbare Varianten: Nr. 1 Nr. 2 Nr. 3

schliessen x

Bodenablauf / Brückenablauf Fig. 163

• höhen-, seiten- und neigungsverstellbar durch lastübertragende Nivelierschrauben

• direkter Anschluss an PVC und PE-Ablaufleitungen

• auf Verlangen alle Typen mit Sicherungskette

Produktvarianten

		Nr. 1	Nr. 2	Nr. 3
Länge/Breite	L	51 x 30	51 x 30	51 x 30
Länge/Breite 2	L1	43 x 21	43 x 21	43 x 21
Rost	D	35.5 x 18	35.5 x 18
Höhe	h	16.5	16.5	16.5
Höhe min.	X	7.5	7.5	7.5
Höhe max.	X	13.5	13.5	13.5
Höhe 2	H	24	24	24
Anschluss Aussen	d	11	12.5	16
Gewicht	kg	38	38	38
Schluckvermögen	L/min.	360	500	610
Radlast	To	10	10	10
Klasse		C 250	C 250	C 250
Deckel	D			35.5 x 18

Bodenablauf / Brückenablauf Fig. 164

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Bodenablauf / Brückenablauf Fig. 164

• höhen-, seiten- und neigungsverstellbar durch lastübertragende Nivelierschrauben

• direkter Anschluss an PVC- und PE-Ablaufleitungen

• auf Verlangen alle Typen mit Sicherungskette

Produktvarianten

		Nr. 1	Nr. 2
Länge/Breite	L	51 x 30	51 x 30
Länge/Breite 2	L1	43 x 21	43 x 21
Rost	D	35.5 x 18	35.5 x 18
Höhe	h	15	15.5
Höhe min.	X	7.5	7.5
Höhe max.	X	13.5	13.5
Höhe 2	H	22.5	23
Anschluss Aussen	d	11	12.5
Gewicht	kg	41	41
Schluckvermögen	L/min.	350	500
Radlast	To	10	10
Klasse		C 250	C 250

Querrinne Fig. 165

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Querrinne Fig. 165

• für Wald- und Güterwege

• leichte Reinigung mit Pickel

• zusätzliche Verankerung mit Betoneisen

Normlängen: 3.15 m, 3.46 m, 3.78 m, 4.09 m, 4.41 m, 4.72 m, 5.04 m, 5.35 m, 5.67 m

Speziallängen auf Anfrage

Produktvarianten

		Nr. 1	Nr. 2
Rahmenlänge	L	63	31.5
Rahmenbreite	B	18	18
Höhe	H	18	18
Breite	S	10	10
Gewicht	kg	26	13

Querrinne Fig. 166

Verfügbare Varianten: Nr. 1 Nr. 2

schliessen x

Querrinne Fig. 166

• für Wald- und Güterwege

• leichte Reinigung mit Pickel

• zusätzliche Verankerung mit Betoneisen

• Zusatz-Ausführung: Mittelsteg zum Einschieben, speziell geeignet für Parkplätze, Werkhöfe, Garageneinfahrten und Fussgängerzonen

Normlängen: 3.15 m, 3.46 m, 3.78 m, 4.09 m, 4.41 m, 4.72 m, 5.04 m, 5.35 m, 5.67 m

Speziallängen auf Anfrage

Pro lm 32 kg

Produktvarianten

		Nr. 1	Nr. 2
Länge	L	63
Breite	S	16	5
Breite 2	B1	11
Höhe	H	16	16
Schlitz	S	5
Gewicht	kg	20	10
Rahmenlänge	L		31.5
Rahmenbreite	B1		11

Tauchbogen Fig. 168

Verfügbare Varianten: Nr. 1 Nr. 12 Nr. 15 Nr. 20

schliessen x

Tauchbogen Fig. 168

• mit Handgriff

Produktvarianten

		Nr. 1	Nr. 12	Nr. 15	Nr. 20
Lichte Weite	d	10	12	15	18.5
Lichte Weite 2	d	8	10	12.5
Schenkellänge	L	24.5	27	28	31.5
Schenkellänge 2	L1	20.5	23	25	27.5
Gewicht	kg	6	7	10	20

Über- und Leerläufe Fig. 169

Verfügbare Varianten: Nr. 10

schliessen x

Über- und Leerläufe Fig. 169

• für Reservoirs mit Gummidichtung

Produktvarianten

		Nr. 10
Lichte Weite	d	10
Aussen Weite	D	11.5
Höhe	H	21
Höhe 2	H	beliebig
Schenkellänge	a	20
Gewicht	kg	12

Einlaufrost Fig. 172

Verfügbare Varianten: Nr. 4a

schliessen x

Einlaufrost Fig. 172

• mit Löchern
• Auflageflächen bearbeitet
• mit Drehsicherung
• höhenverstellbar (3cm) mittels Zwischenrahmen
• auf Verlangen mit Zwischenrahmen
• auf Verlangen mit Betonsockel

Gewicht mit Betonsockel 291 kg

Produktvarianten

		Nr. 4a
Radlast	To	40
Lichte Weite	D1	60
Deckel	D	66
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	101
Klasse		D 400

Einlaufrost Fig. 173

Verfügbare Varianten: Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 4a Nr. 5 Nr. 5a Nr. 6 Nr. 6a

schliessen x

Einlaufrost Fig. 173

• passend in Zementrohrfalz

Produktvarianten

		Nr. 1	Nr. 2	Nr. 3	Nr. 4	Nr. 4a	Nr. 5	Nr. 5a	Nr. 6	Nr. 6a
Zementrohr	NW	30	40	50	60	60	70	70	80	80
Rahmen	L	34	46	54	67	67	75	75	87	87
Lichte Weite	D1	28	40	47	57	57	57	57	75	75
Durchmesser	D	31	44	52	64	64	64	64	83	83
Höhe	H	3	3.5	3	4	4	4	4	5	5
Gewicht	kg	9	17	24	40	58	52	70	81	107
Schluckvermögen	L	160	480	750	1400	1400	1400	1400	2500	2500
Radlast	To	1	1	1	1	10	1	5	1	10
Klasse		A 15	A 15	A 15	A 15	B 125	A 15	B 125	A 15	B 125

Einlaufrost Fig. 173B

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Einlaufrost Fig. 173B

• passend auf Zementrohrfalz

Produktvarianten

		Nr. 4	Nr. 4a
Zementrohr	NW	60	60
Rahmen	L	75	75
Lichte Weite	D1	57	57
Durchmesser	D	64	64
Höhe	H	4	4
Gewicht	kg	52	70
Schluckvermögen	L	1400	1400
Radlast	To	1	10
Klasse		A 15	B 125

Einlaufrost Fig. 173C

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Einlaufrost Fig. 173C

• passend in Zementrohrfalz

• mit überstehenden Schlaudern

Produktvarianten

		Nr. 4	Nr. 4a
Zementrohr	NW	60	60
Rahmen	L	67	67
Lichte Weite	D1	57	57
Durchmesser	D	64	64
Höhe	H	4	4
Gewicht	kg	40	59
Schluckvermögen	L	1400	1400
Radlast	To	1	10
Klasse		A 15	B 125

Einlaufrost Fig. 174

Verfügbare Varianten: Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 5

schliessen x

Einlaufrost Fig. 174

• passend in Zementrohrfalz

Produktvarianten

		Nr. 1	Nr. 2	Nr. 3	Nr. 4	Nr. 5
Zementrohr	NW	30	40	50	60	70
Rahmen	L	34	46	54	67	75
Lichte Weite	D1	28	40	47	57	57
Durchmesser	D	31	44	52	64	64
Höhe	H	3	3	3	4	4
Gewicht	kg	13	21	30	61	72
Schluckvermögen	L	160	480	750	1400	1400
Radlast	To	10	10	10	10	10
Klasse		B 125	B 125	B 125	B 125	B 125

Einlaufrost Fig. 174B

Verfügbare Varianten: Nr. 4

schliessen x

Einlaufrost Fig. 174B

• passend auf Zementrohrfalz

Produktvarianten

		Nr. 4
Zementrohr	NW	60
Rahmen	L	75
Lichte Weite	D1	57
Durchmesser	D	64
Höhe	H	4
Gewicht	kg	72
Schluckvermögen	L	1400
Radlast	To	10
Klasse		B 125

Einlaufrost Fig. 174C

Verfügbare Varianten: Nr. 4

schliessen x

Einlaufrost Fig. 174C

• passend in Zementrohrfalz

• mit überstehenden Schlaudern

Produktvarianten

		Nr. 4
Zementrohr	NW	60
Rahmen	L	67
Lichte Weite	D1	57
Durchmesser	D	64
Höhe	H	4
Gewicht	kg	61
Schluckvermögen	L	1400
Radlast	To	10
Klasse		B 125

Einlaufrost Fig. 175

Verfügbare Varianten: Nr. 1 Nr. 2 Nr. 3 Nr. 4 Nr. 5

schliessen x

Einlaufrost Fig. 175

• passend in Zementrohrfalz

Produktvarianten

		Nr. 1	Nr. 2	Nr. 3	Nr. 4	Nr. 5
Zementrohr	D1	10	12	15	20	25
Rahmen	L	13	15	18	22	27
Durchmesser	D	10	13	16	20	25
Höhe	H	2	2	2	2	2
Gewicht	kg	1	1.5	2	3	4.5
Radlast	To	1	1	1	1	1
Klasse		A 15	A 15	A 15	A 15	A 15

Einlaufrost Fig. 177

Verfügbare Varianten: Nr. 4 Nr. 4a

schliessen x

Einlaufrost Fig. 177

• Rahmen quadratisch

• Einbau auf Zementrohr oder in Ortsbeton

Produktvarianten

		Nr. 4	Nr. 4a
Rahmen	L	69 x 69	69 x 69
Lichte Weite	D1	57	57
Rost	D	64	64
Höhe	H	4.5	4.5
Gewicht	kg	63	81
Schluckvermögen	L/min.	1400	1400
Radlast	To	1	5
Klasse		A 15	B 125
Abmessung		69 x 69	69 x 69
Zementrohr		60

Querablaufrost Fig. 229

Verfügbare Varianten: Nr. 3

schliessen x

Querablaufrost Fig. 229

• ohne Rahmen

Produktvarianten

		Nr. 3
Deckellänge	L	50
Breite	B	24
Höhe	H	3
Lichte Weite	S	2.5
Gewicht	kg	17
Schluckvermögen	L	800
Radlast	To	10

Strassenrost mit Betonsockel Fig. 230 /
GR ER 230

Verfügbare Varianten: Nr. 1

schliessen x

Strassenrost mit Betonsockel Fig. 230 /
GR ER 230

• klapperfrei

• mit Elastomer-Einlage

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Zwischenrahmen

Gewicht total inkl. Betonsockel

Produktvarianten

		Nr. 1
Rahmen	L	64 x 53
Rost 2	L1	52 x 45
Lichte Weite	D1	45 x 45
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	160
Schluckvermögen	L	1550
Radlast	To	25
Klasse		C 250
Rost		80

Strassenrost Fig. 231 /
GR ER 231

Verfügbare Varianten: Nr. 1

schliessen x

Strassenrost Fig. 231 /
GR ER 231

• klapperfrei

• mit Elastomer-Einlage

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Zwischenrahmen

Produktvarianten

		Nr. 1
Rahmen	NW	64 x 53
Rost	L1	52 x 45
Lichte Weite	D1	45 x 45
Höhe	H	10
Höhe 2	H1	3
Gewicht	kg	72
Schluckvermögen	L	1550
Radlast	To	25
Klasse		C 250
Abmessung		52 x 45

Strassenrost Fig. 232

Verfügbare Varianten: Nr. 1

schliessen x

Strassenrost Fig. 232

• mit Rahmen

• klapperfrei

• mit Elastomer-Einlage

• auf Verlangen mit Betonsockel

Gewicht mit Betonsockel 160 kg

Produktvarianten

		Nr. 1
Rahmen	L	64 x 53
Rost 2	L1	50 x 45
Lichte Weite	D1	50 x 40
Höhe	H	10
Wölbung	h	2
Gewicht	kg	73
Schluckvermögen	L	1550
Radlast	To	25
Klasse		C 250
Abmessung		50 x 45
Rost		80

Strassenrost Fig. 233 /
GR ER 233

Verfügbare Varianten: Nr. 1

schliessen x

Strassenrost Fig. 233 /
GR ER 233

• mit Rahmen

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Zwischenrahmen

Produktvarianten

		Nr. 1
Rahmen	L	64 x 53
Rost	L1	52 x 45
Lichte Weite	D1	52 x 39
Höhe	H	10
Höhe 2	H1	3
Wölbung	h	5
Gewicht	kg	75
Schluckvermögen	L	1550
Radlast	To	25
Klasse		C 250
Abmessung		52 x 45

Strassenrost mit Betonsockel Fig. 234

Verfügbare Varianten: Nr. 1

schliessen x

Strassenrost mit Betonsockel Fig. 234

• mit Rost 234-1 oder 234-2

• auf Verlangen mit Zwischenrahmen

Produktvarianten

		Nr. 1
Gussrost	kg	40
Rahmen	kg	30
Betonkragen	kg	210
Total	kg	280

Einlauftasse Fig. 234

Verfügbare Varianten: Nr. 1

schliessen x

Einlauftasse Fig. 234

• Einlauftasse für Fig. 234 zur Verwendung mit runden Kunststoffschächten

• verlangen Sie unsere Detailangaben

Produktvarianten

		Nr. 1
Aussen		1

Strassenrost Fig. 234-1

Verfügbare Varianten: Nr. 1

schliessen x

Strassenrost Fig. 234-1

• mit Rahmen

• selbstblockierend

• der Rost wird mit Hilfe eines Pickels geöffnet, während für die Schliessung ein einfacher Fussdruck genügt

• klapperfrei

• mit Elastomer-Einlage

• höhenverstellbar (3.5cm) mittels Zwischenrahmen

• auf Verlangen mit Zwischenrahmen

Produktvarianten

		Nr. 1
Rahmen	L	64 x 47
Rost	D	51 x 37
Lichte Weite	D1	44 x 37
Höhe	H	10
Höhe 2	H1	3.5
Gewicht	kg	70
Schluckvermögen	L	1800
Radlast	To	40
Klasse		D 400
Abmessung		51 x 37

Strassenrost Fig. 234-2

Verfügbare Varianten: Nr. 2

schliessen x

Strassenrost Fig. 234-2

• mit Rahmen

• selbstblockierend

• der Rost wird mit Hilfe eines Pickels geöffnet, während für die Schliessung ein einfacher Fussdruck genügt

• klapperfrei

• mit Elastomer-Einlage

• höhenverstellbar (3.5cm) mittels Zwischenrahmen

• auf Verlangen mit Zwischenrahmen

Produktvarianten

		Nr. 2
Rahmen	L	64 x 47
Rost	D	51 x 37
Lichte Weite	D1	44 x 37
Höhe	H	10
Höhe 2	H1	3.5
Gewicht	kg	70
Schluckvermögen	L	1800
Radlast	To	40
Klasse		D 400
Abmessung		51 x 37

Strassenrost mit Betonsockel Fig. 235 /
GR ER 235

Verfügbare Varianten: Nr. 1

schliessen x

Strassenrost mit Betonsockel Fig. 235 /
GR ER 235

• mit Rahmen

• höhenverstellbar (3cm) mittels Zwischenrahmen

• auf Verlangen mit Zwischenrahmen

Produktvarianten

		Nr. 1
Rahmen	L	64 x 53
Rost 2	L1	52 x 45
Lichte Weite	D	52 x 39
Höhe	H	10
Höhe 2	H1	3
Wölbung	h	5
Gewicht	kg	179
Schluckvermögen	L	1550
Radlast	To	25
Klasse		C 250
Abmessung		52 x 45
Rost		80

Rahmen mit Betonsockel

Verfügbare Varianten: Nr. 1

schliessen x

Rahmen mit Betonsockel

• Rahmen mit Betonsockel für die Verwendung auf Kunststoffschacht

• Betonsockel zu Fig. 137/138/141/172

Produktvarianten

		Nr. 1
Aussen		1

Gewicht mit Traggriff

Verfügbare Varianten: Nr. 1

schliessen x

Gewicht mit Traggriff

• stapelbar zum Belasten von Signaltafeln oder Errichten von Absperrungen

• Loch Durchmesser 22 und 35mm

• Material Gusseisen grundiert

• auf Verlangen mit eingegossener Firmenschrift

Produktvarianten

		Nr. 1
Länge/Breite	L	20 x 20
Höhe	H	8
Schlitz	h	3
Schlitz 2	S	4
Gewicht	kg	20

Bodenplatte

Verfügbare Varianten: Nr. 1

schliessen x

Bodenplatte

• aus verschleissfestem Gusseisen

• geeignet für stark beanspruchte Böden wie Werkstätten, Garagen, Lagerhallen, chemische Betriebe usw.

• zum Einbetonieren

• Material Gusseisen grundiert

• auf Verlangen liefern wir auch andere Formate

Produktvarianten

		Nr. 1
Breite	L	35 x 35
Höhe	H	2
Durchmesser	D	4
Gewicht	kg	7.5

Vermessungsfixpunkt

Verfügbare Varianten: Type A Type B

schliessen x

Vermessungsfixpunkt

• von der eidg. Vermessungsdirektion in der Parzellanvermessung zugelassen

• Type A zum Versetzen in Betonsockel (exkl. Betoneisen)

• Type B zum Einlassen in Fels oder Lagersteine (inkl. Verankerungsbolzen), Bohrloch Durchmesser 30 cm

• Material: Gusseisen feuerverzinkt

• auf Verlangen wird Betoneisen Durchmesser 6 x 1000 mm mitgeliefert

Produktvarianten

		Type A	Type B
Durchmesser	D	10	10
Höhe	H	12	7
Gewicht	kg	1.1	0.8

Kunststoffdeckel zu Fig. 123A / 130 / 138 / 140 / 141

Verfügbare Varianten: Nr. 1

schliessen x

Kunststoffdeckel zu Fig. 123A / 130 / 138 / 140 / 141

Produktvarianten

		Nr. 1
Aussen		1

Beschriftungen

Verfügbare Varianten: Nr.1

schliessen x

Beschriftungen

Produktvarianten

		Nr.1

300 Aushebevorrichtungen

Verfügbare Varianten: Nr. 1

schliessen x

300 Aushebevorrichtungen

Produktvarianten

		Nr. 1
Aussen		1

Schlüssel

Verfügbare Varianten: Nr. 1

schliessen x

Schlüssel

Produktvarianten

		Nr. 1
Aussen		1

Bau- und Kanalisationsguss

Produkte filtern nach

Passende Produkte

Schachtabdeckung Fig. 121

Produktvarianten

Schachtabdeckung Fig. 122

Produktvarianten

Schachtabdeckung Fig. 122-2A

Produktvarianten

Schachtabdeckung Fig. 123

Produktvarianten

Schachtabdeckung Fig. 123A

Produktvarianten

Schachtabdeckung Fig. 125

Produktvarianten

Schachtabdeckung Fig. 125B

Produktvarianten

Schachtabdeckung Fig. 125C

Produktvarianten

Schachtabdeckung Fig. 126

Produktvarianten

Schachtabdeckung Fig. 127

Produktvarianten

Schachtabdeckung Fig. 128

Produktvarianten

Schachtabdeckung Fig. 128B

Produktvarianten

Schachtabdeckung Fig. 128C

Produktvarianten

Schachtabdeckung Fig. 128V

Produktvarianten

Schachtabdeckung Fig. 129

Produktvarianten

Schachtabdeckung Fig. 130

Produktvarianten

Schachtabdeckung Fig. 130V

Produktvarianten

Schachtabdeckung Fig. 133

Produktvarianten

Schachtabdeckung mit Betonsockel Fig. 133

Produktvarianten

Spezialabdeckung Fig. 134

Produktvarianten

Spezialabdeckung Fig. 134

Produktvarianten

Schachtabdeckung Fig. 135

Produktvarianten

Schachtabdeckung Fig. 136

Produktvarianten

Schachtabdeckung Fig. 137

Produktvarianten

Schachtabdeckung Fig. 138

Produktvarianten

Schachtabdeckung Fig. 139

Produktvarianten

Schachtabdeckung Fig. 140 / GR SA 140

Produktvarianten

Schachtabdeckung Fig. 140V / GR SA 140V

Produktvarianten

Schachtabdeckung mit Betonsockel Fig. 141 / GR SA 141

Produktvarianten

Schachtabdeckung mit Betonsockel Fig. 141V / GR SA 141V

Produktvarianten

Schachtabdeckung Fig. 142

Produktvarianten

Schachtabdeckung Fig. 143

Produktvarianten

Brunnenstubendeckel Fig. 145

Produktvarianten

Brunnenstubendeckel Fig. 146

Produktvarianten

Schieber Fig. 147

Produktvarianten

Strassenkappen Fig. 149

Produktvarianten

Strassenkappen Fig. 150

Produktvarianten

Strassenkappen Fig. 151

Produktvarianten

Strassenkappen Fig. 153

Schachtabdeckung Fig. 140 /
GR SA 140

Schachtabdeckung Fig. 140V /
GR SA 140V

Strassenrost mit Betonsockel Fig. 230 /
GR ER 230

Strassenrost Fig. 231 /
GR ER 231

Strassenrost Fig. 233 /
GR ER 233

Strassenrost mit Betonsockel Fig. 235 /
GR ER 235
